详细说明

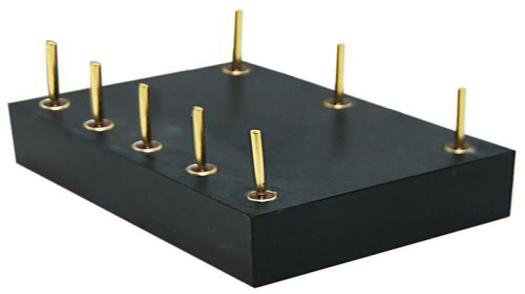

YZD20 系列

收藏
  • 产品说明


典型性能 Typical performance

◆电压输入范围(9-160VDC)

◆自然风冷、体积小、重量轻

◆具有过流,短路保护,自恢复功能

◆100%满负载老化

◆高效率、长寿命和高可靠性设计

◆输入与输出高隔离

◆金属外壳,输出纹波低

A尺寸:50.8-40.6-12.7

产品性能

输入电压 Vdc

9-75







遥控特性

遥控端接-Vin 或低电平,

禁止输出


遥控端悬空或接高电平,

正常工作



输出电压精度 %

Vo1:±1


Vo2:±3

电压调节 %Vo1

±10



负载调整率 %

Vo1:±0.5


Vo2:±4.0



电压调整率 %

Vo1:±0.2


Vo2:±1.5

动态响应

(过冲/恢复时间)



±4%Vo/400us





纹波/噪声(mV)

Vo≤5Vdc:50


Vo≥48Vdc:200


Other:100

工作壳温

-40℃ - +95℃

开关频率KHz

330

短路保护

长期短路自恢复





隔离耐压

输入-输出:1500Vdc


输入-壳:1500Vdc


输出-壳:500Vdc

MTBF

6

2×10

安规要求

GB 9254-2008

产品选型



型号

输入电压

Vdc

输出电压

Vdc

输出电流

A

效率

%

容性能力

UF

YZD20-12S3V3



9-18

3.3

4

83

4700

YZD20-12S5


5.05

4

86

2200

YZD20-24S3V3









18-36

W:9-36

3.3

4

84

4700

YZD20-24S5


5.05

4

86

2200

YZD20-24S12


12

1.7

85

1000

YZD20-24S15


15

1.3

85

1000

YZD20-24S24


24

0.83

86

470

YZD20-24S48


48

0.42

83

220

YZD20-48S3V3





36-75

W:18-75

3.3

4

83

4700

YZD20-48S5


5.05

4

86

2200

YZD20-48S12


12

1.7

85

1000

YZD20-48S15


15

1.3

85

1000

YZD20-24D5





18-36

+5.05/-5.05

+2/-2

80

2200/2200

YZD20-24D12


+12/-12

+0.83/-0.83

82

470/470

YZD20-24D15


+15/-15

+0.67/-0.67

82

470/470

YZD20-48D5





36-75

+5.05/-5.05

+2/-2

82

2200/2200

YZD20-48D12


+12/-12

+0.83/-0.83

84

470/470

YZD20-48D15


+15/-15

+0.67/-0.67

84

470/470

1:此系列有两倍电压输入和四倍电压输入可选,尾缀加W 表示宽压输入。注 2:输入电压 9-□Vdc,启动电压是 9.5-□Vdc。

3:满足安规要求需要外围电路,详见产品单页说明书。

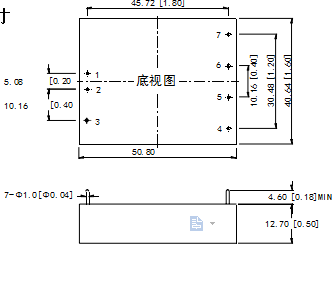

外型尺寸


管脚

功能(单路)

描述(单路)

功能(双路)

描述(双路)

1

+Vin

输入正

+Vin

输入正

2

-Vin

输入负

-Vin

输入负

3

CNT

遥控端

CNT

遥控端

4

TRIM

输出调节端

TRIM

输出调节端

5

-Vo

输出负

Vo2

2 路输出

6

+Vo

输出正

COM

公共端

7

NP

无此管脚

Vo1

1 路输出



管脚定义

管脚

功能(单路)

描述(单路)

功能(双路)

描述(双路)

1

+Vin

输入正

+Vin

输入正

2

-Vin

输入负

-Vin

输入负

3

CNT

遥控端

CNT

遥控端

4

TRIM

输出调节端

TRIM

输出调节端

5

-Vo

输出负

Vo2

2 路输出

6

+Vo

输出正

COM

公共端

7

NP

无此管脚

Vo1

1 路输出
